Speciális megoldások nagy átmérőjű csövek hajlítására

A nagy átmérőjű csövek hajlítása a fémmegmunkálás egyik legnagyobb precizitást igénylő ágazata.
Speciális megoldások nagy átmérőjű csövek hajlítására

Bár első ránézésre egy egyszerű formázási feladatnak tűnhet, a valóságban összetett mérnöki kihívás, ahol az anyag tulajdonságait, a kívánt geometriai formát és az ipari követelményeket egyaránt figyelembe kell venni. Ez a terület nemcsak technológiai értelemben izgalmas, hanem egyre fontosabb szerepet játszik az energiaipar, az építőipar és a vegyipar infrastruktúrájában is.

Amikor nem elég a hagyományos módszer

A kisebb átmérőjű csövek hajlítása sok esetben viszonylag egyszerű gépi eljárásokkal megoldható. Ám ahogy nő az átmérő – például 500 mm vagy annál nagyobb értékekig –, a kihívások is megsokszorozódnak. A cső már nem viselkedik olyan „engedelmesen”: deformálódhat, berepedezhet, vagy éppen nem lesz képes megtartani a kívánt hajlítási sugarat.

Itt már nem elég, ha a szakember csak rutinszerűen kezeli a hajlítógépet – olyan gépparkra és szaktudásra van szükség, amely képes követni az anyag viselkedését, és biztosítani tudja a méretpontosságot még több méteres szakaszokon is.

Miért olyan bonyolult egy nagy cső hajlítása?

A válasz egyszerre egyszerű és komplex. A cső anyaga – legyen az szénacél, rozsdamentes acél vagy akár ötvözött szerkezeti acél – másképp reagál a húzó- és nyomóerőkre. Hajlítás közben a cső külső íve megnyúlik, a belső része pedig összenyomódik. Ez természetes jelenség, de ha az erőhatások nem megfelelően vannak elosztva, akkor eldeformálódik az átmérő, vagy ún. „ellipszissé” válik a kör keresztmetszet.

Mindezt súlyosbítja az a tény, hogy az ipari alkalmazások – például csővezeték-hálózatok – esetében gyakran milliméteres pontosságra van szükség. Egy kis eltérés már illesztési problémákat okozhat egy rendszerben, ami akár milliós károkat is eredményezhet.

A meleg és hideg hajlítás különbsége

A csőhajlítás során az egyik első döntés, amit a szakembernek meg kell hoznia, az az, hogy meleg vagy hideg hajlítási technológiát választ. A hideg hajlítás előnye, hogy energiatakarékos és gyors – de csak addig működik jól, amíg a cső falvastagsága és átmérője nem halad meg egy bizonyos értéket. Nagy átmérőnél és vastag falnál már az anyag rideggé válhat, repedések alakulhatnak ki, vagy egyszerűen nem érhető el a kívánt ív.

Ezzel szemben a meleg hajlításnál az egész csövet – vagy legalábbis annak hajlítandó szakaszát – felmelegítik, így az anyag plasztikusabbá válik. Ez lehetővé teszi, hogy kisebb sugárral, kevesebb erővel is elérjük ugyanazt a hajlítást. Az eljárás időigényesebb, de biztonságosabb az anyag integritásának szempontjából.

Az indukciós hajlítás – modern megoldás régi problémára

Az ipar egyik legizgalmasabb innovációja az indukciós hajlítás, amely ötvözi a meleg hajlítás előnyeit a precíziós vezérléssel. A lényege, hogy csak a cső hajlítandó szakaszát melegítik fel indukciós tekercsek segítségével, majd azt pontosan szabályozott erővel hajlítják meg. Így nemcsak az energiafelhasználás csökken, de az anyagszerkezet is kevésbé sérül.

Ez a technológia különösen népszerűvé vált az olajiparban, ahol hosszú, vastag falú vezetékeket kell gyakran nagy szögben meghajlítani. Mivel az indukciós eljárás során nincs közvetlen érintkezés, a felület sem oxidálódik vagy sérül, ami további előny.

CNC 3D hajlítás: amikor térbeli pontosság a cél

A 21. század egyik legnagyobb előnye a digitális vezérlés bevezetése a gyártástechnológiákba. A CNC-vezérlésű 3D csőhajlítók lehetővé teszik, hogy előre meghatározott program alapján, rendkívüli pontossággal hajlítsunk bonyolult formájú csőelemeket. Ilyenkor nemcsak egy egyszerű ívet hozunk létre, hanem több irányba hajlított, akár spirálformában is futó csőszakaszokat.

Ez különösen fontos az olyan területeken, mint a gépjárműipar, hajógyártás vagy nagy méretű épületgépészeti rendszerek, ahol helymegtakarítás és hatékony térkihasználás szükséges.

Anyagok és egyedi igények

Természetesen nem lehet figyelmen kívül hagyni a felhasznált anyag szerepét sem. Egy rozsdamentes acél például nehezebben hajlítható, mint egy lágyacél – viszont sokkal ellenállóbb is. Ezért minden egyes projekt esetében szükség van egyéni konzultációra, mérnöki számításokra, és gyakran próbadarabok hajlítására is, mielőtt a végleges sorozat gyártása elindul.

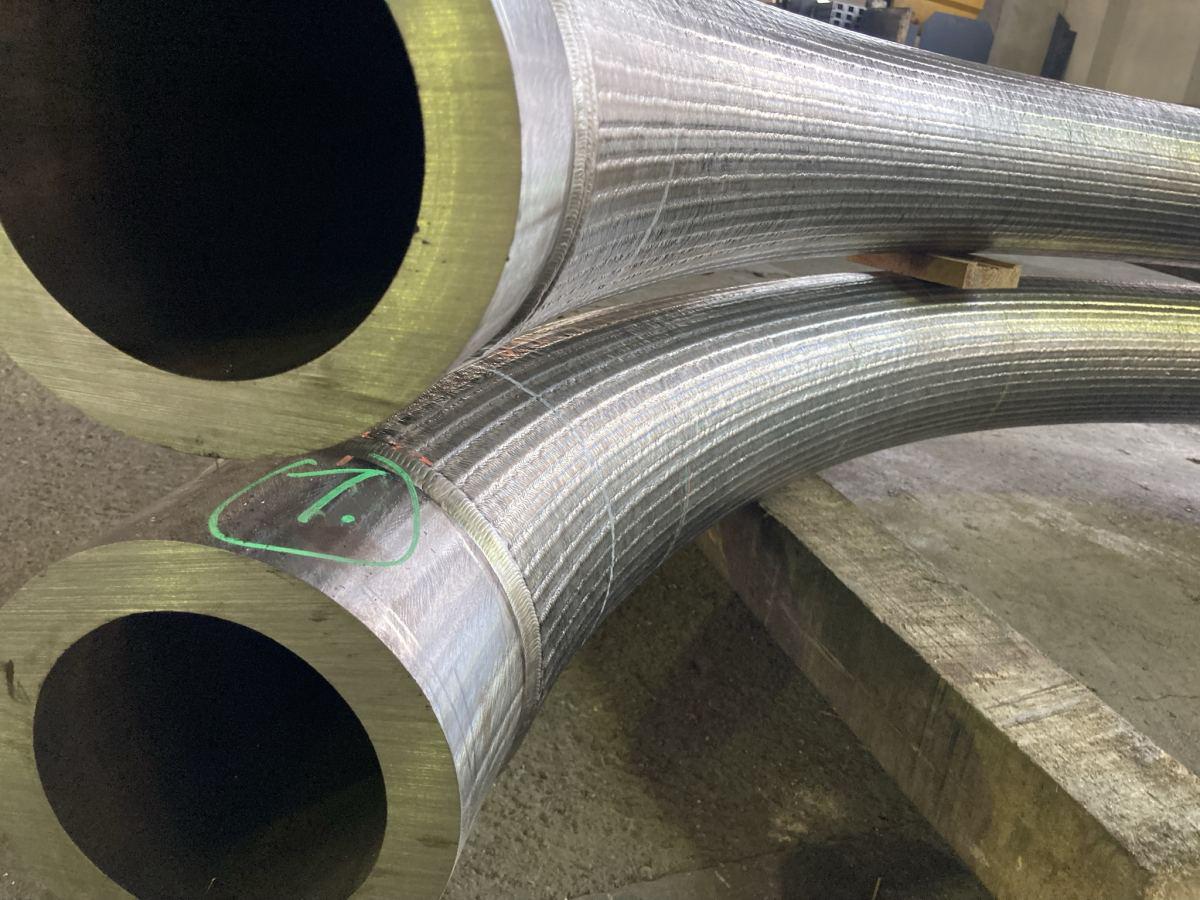

Ugyanez igaz a falvastagságra is: vastag falú csöveknél gyakran dupla annyi erő szükséges, mint a vékonyabb változatoknál, és külön szerszámozásra is szükség lehet.

Hol van szükség ilyen csövekre?

A hajlított, nagy átmérőjű csövek iránti kereslet az elmúlt években folyamatosan nőtt. Ennek oka, hogy az ipar számos szegmensében elengedhetetlenek az ilyen típusú szerkezetek. Például az energetikai rendszerek – legyen szó távhőről, gázhálózatról vagy ipari kazánokról – gyakran épülnek masszív, hajlított vezetékekre.

A vegyipar szintén intenzív felhasználó: a reakciós rendszerek, szállítócsövek és tartályok közötti kapcsolatok gyakran igényelnek speciális geometriát, ahol az előre hajlított csövek csökkentik a szerelési időt és a szivárgás kockázatát is.

Technológiai fejlődés – a jövő már itt van

A legújabb ipari trendek nem csak arról szólnak, hogy minél nagyobb csöveket tudjunk hajlítani, hanem arról is, hogy ezek az eljárások minél fenntarthatóbbak, energiatakarékosabbak és hibamentesebbek legyenek. Egyre elterjedtebb például a hajlítási folyamat során alkalmazott automatikus visszaellenőrzés, amely a cső formai paramétereit digitalizálja és összehasonlítja a tervezett modellel.

Ez nemcsak a selejtarányt csökkenti, de hosszú távon segíti az ipari digitalizációt is, ahol az adat alapú működés a hatékonyság új szintjét hozza el.

Összegzés

A nagy átmérőjű csövek hajlítása nemcsak látványos mérnöki kihívás, hanem stratégiai fontosságú folyamat is a modern iparban. Ahogy egyre összetettebbek lesznek az ipari rendszerek, úgy nő az igény a speciális, megbízható hajlítási megoldásokra is. Legyen szó indukciós, meleg vagy CNC 3D hajlításról, a cél mindig ugyanaz: megbízható, pontos és hosszú távon is működőképes megoldásokat kínálni – minden iparágban.
